Yog 'konservatori asosan moy bilan to'ldirilgan{0}}transformator ustidagi rezervuardir. U ikkita asosiy narsani bajaradi:
Yog 'kengayishi va qisqarishi bilan shug'ullanadi : Transformator qattiq ishlaganda, yog' qiziydi va kengayadi. Asosiy idish to'liq to'lganligi sababli, qo'shimcha yog'ning hech qanday joyi yo'q, faqat konservatorga tushadi. Ishlar sovib ketganda, moy qisqaradi va konservator moyni yana tankga yuboradi. Bu yuk yoki haroratdan qat'i nazar, asosiy tankni doimo to'liq ushlab turadi.
Yog'ni havodan uzoqroq tutadi: Konservator yog'ning havo bilan aloqa qilishini sezilarli darajada kamaytiradi. Bu yog'ning namlikni singdirishini va oksidlanishini to'xtatadi, ya'ni u ancha uzoq davom etadi.
Buning uchun hozirgi standart gofrirovka qilingan metall konservatordir. Bu texnologiyaning uchinchi avlodi va siz topadigan eng ilg'or. Ichkarida u yuqori sifatli zanglamaydigan po'latdan ishlangan ("gofrirovka qilingan yadro")-qo'llaniladi. Bu körük yog 'miqdori o'zgarishini boshqarish uchun kengayadi va qisqaradi, lekin ayni paytda moyni havodan butunlay ajratib turadigan mukammal muhr hosil qiladi.
Ushbu dizayn eski turlarning muammolarini hal qiladi. Birinchi avlod havoga ochiq edi, shuning uchun neft namlikni o'zlashtiradi va oksidlanadi. Ikkinchi avlod rezina pufakchalar yoki diafragmalardan foydalangan, ammo kauchuk oxir-oqibat buzilib, mo'rt bo'lib qoladi va sizga yog 'darajasining noto'g'ri ko'rsatkichlarini beradi.
Bir nechta asosiy xususiyatlar: trubaning qarshiligi 6 kPa dan kam, shuning uchun u sizning himoya rölesi sozlamalarini buzmaydi. Shuningdek, u -0,1 MPa gacha bo'lgan to'liq vakuumni boshqarish uchun etarlicha kuchli, bu sizga vakuumni to'ldirish jarayoni uchun kerak bo'ladi. Butun{6}}metall konstruktsiyasi bilan u transformatorning o'zi kabi osonlikcha 30 yil xizmat qiladi.
Ichki va tashqi

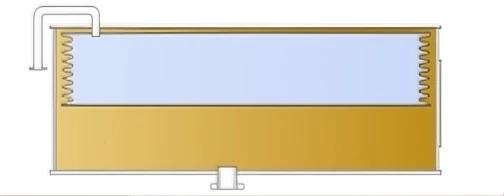

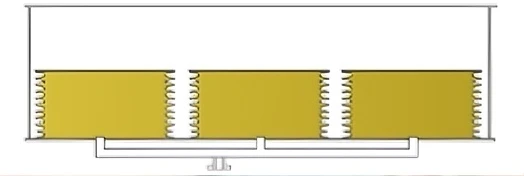

Gofrirovka qilingan metall konservatorlarning ikkita asosiy turi mavjud: ichki yog 'va tashqi yog'.
|
Parametr |
Ichki moy turi |
Tashqi moy turi |
|
|
|
|
|
Neftning joylashuvi |
Qulflar ichida |
Qovoq tashqarisida (tank ichida) |
|
Havo joylashuvi |
Qulfdan tashqarida |
Qulflar ichida |
|
Oqish xavfi |
Körük yorilib ketsa, moy oqadi |
Havo moyga kiradi (yog 'oqishi yo'q) |
|
Kompensatsiya samaradorligi |
~90% |
~100% (taxminan 100%) |
|
Ilova stsenariylari |
Past-kuchlanishli, kichik quvvatli-transformatorlar |
Barcha kuchlanish darajalari va quvvatlari |
Tanlash mezonlari
Konservatorning zarur kompensatsiya hajmi transformatorning umumiy yog 'miqdori va ish muhitining maksimal harorat o'zgarishi bilan belgilanadi:
V_komp=V_yog' × × DT_max
Qayerda:
V_comp=Zarur kompensatsiya hajmi
V_oil=Transformatorning umumiy moy hajmi
= Yog 'miqdorini kengaytirish koeffitsienti
DT_max=Maksimal harorat farqi (maksimal muhit harorati. - min. atrof-muhit harorati)
Haroratning katta o'zgarishi bo'lgan hududlarda moy darajasining harorati (T/H)-egri chizig'i butun ish harorati oralig'ida to'g'ri daraja ko'rsatkichlarini ta'minlash uchun kalibrlanishi kerak.
Nima uchun gofrirovka qilingan metall konservatorlarni hozir tanlaysiz
Transformator konservatorlari uzoq yo'lni bosib o'tdi: ochiq{0}}tepadan tortib rezina qovuqgacha, bugungi kunda bizda mavjud bo'lgan gofrirovka qilingan metall dizaynigacha. Metall bo'lganlar endi har qanday katta transformator uchun standart hisoblanadi. Ular to'liq muhrlanganligi, hech qachon texnik xizmat ko'rsatishga muhtoj emasligi va uzoq vaqt xizmat qilishlari sababli ular butun transformatorni yanada ishonchli qiladi va yog'ni o'nlab yillar davomida yaxshi holatda saqlaydi. Ulardan birini tanlayotganda, transformatorning texnik xususiyatlari va mahalliy harorat diapazoni to‘g‘ri ekanligiga ishonch hosil qiling, shunda siz ko‘p yillar davomida muammosiz-ishlaysiz.
